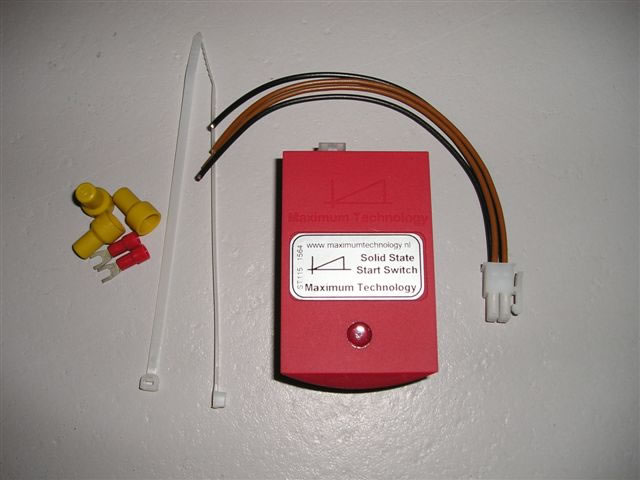

Deze startswitch wordt aan de buitenkant van de motor bevestigd en vervangt het oude centrifugaalmechanisme en schakelkontakt in de motor. Omdat deze volledig elektronisch werkt is er geen sprake meer van slijtage van schijfjes, gewichtjes, haperende kontakten etc. In tegenstelling tot de meeste andere motorstarters kan de Maximum Technology starter gebruikt worden op alle gangbare motoren voor de 82-30 en 82-70 machine op frontend en backend. Er hoeft geen enkele bedrading in de machine veranderd te worden. De sweep reverse functie blijft gewoon in tact. Het grote voordeel daarvan is dat alle motoren gewoon onderling uitwisselbaar blijven.

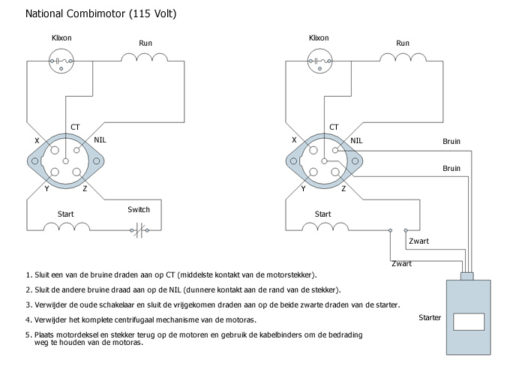

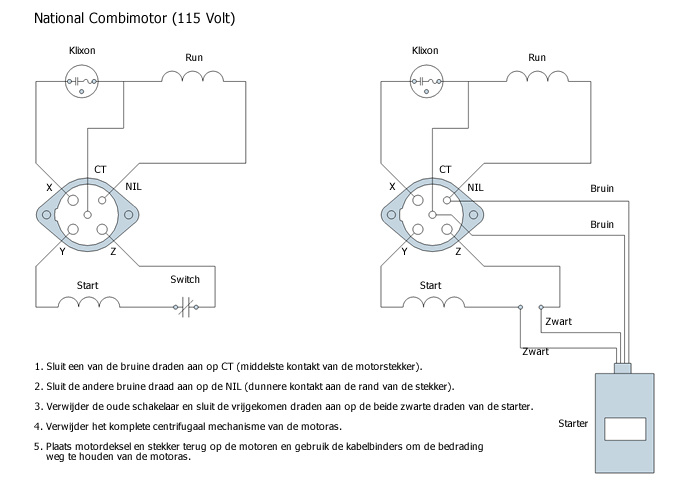

De aansluiting van deze starters is als volgt: De twee bruine draden zijn de voeding voor de starter. De twee zwarte draden zijn de schakelaar.
Voeding: De ene bruine draad sluit je met de bijgeleverde vorkje aan op CT van de motorstekker (middelste pootje). De andere bruine draad sluit je met een vorkje aan op de Nil van de motorstekker (het iets dunnere pootje aan de rand van de stekker). Dit is bij ieder merk 230 Volt of 115 Volt motor precies hetzelfde. Bij National doe ik dit op de stekker zelf, bij Leeson, General Electric of Westinghouse kun je dit op het klemmenstrookje bovenin de motor doen.
Schakelaar: De twee zwarte draden zet je op de plek waar nu de mechanische schakelaar is aangesloten. Bij national zijn dit de twee draden aan de zijkant van de motor waar het mechaniekje zit. Bij Leeson, General Electric of Westinghouse kun je dit op het klemmenstrookje bovenin de motor doen.
Bij het ombouwen van een mechanische schakelaar naar een elektronische schakelaar in ieder geval de draden van de oude oude schakelaar verwijderen. Het is ook raadzaam om het komplete mechaniek te verwijderen omdat deze bij teveel slijtage uit elkaar valt en schade aan de motor kan veroorzaken.
Let op!! Deze starter heeft altijd 115 Volt voeding nodig. Bij een 230 Volt motor is CT de middenaftakking van de beide hoofdwikkelingen. Dit is ook 115 Volt. Daarom kan een 230 Volt combimotor op precies dezelfde manier worden aangesloten als een 115 Volt motor. Ook een Back End motor voor 115Volt (National) kan met deze starter worden uitgerust. Hierbij moet de ene bruine draad worden aangesloten op de nuldraad van de stekker en de andere bruine draad op de aansluiting die van de klixon terug de motor in gaat. Beide zwarte draden aansluiten waar nu het mechanische kontakt zit.
Er is ook een starter met een 230 Volt voeding verkrijgbaar. Deze kun je bijvoorbeeld gebruiken voor ballreturn motoren die op 230 Volt draaien, of voor Back End motoren op 230 Volt waarvan je niet weet waar de twee hoofdwikkelingen samenkomen. Hierbij moet de ene bruine draad worden aangesloten op de nuldraad van de stekker en de andere bruine draad op de aansluiting die van de klixon terug de motor in gaat. Beide zwarte draden aansluiten waar nu het mechanische kontakt zit. Voor verdere informatie hierover kunt u altijd even kontakt met ons opnemen..
Hier is een link naar de Maximum Technology site voor een stappenbeschrijving voor enkele verschillende motoren: motorstarter
